| Model / Ölçü | Ürün Kodu |
| IBV-201G-B-FS | IBV-201G-B-FS |
Hunter IBV-201G-B-FS 2" BSP PİRİNÇ Glob, Debi Kontrollü, İç Dişli, FİLTRELİ, Solenoid Vana, otomatik bahçe ve peyzaj sulama sistemlerinde yüksek verim, su tasarrufu ve homojen dağılım sağlamak üzere tasarlanmış profesyonel sulama ekipmanıdır. Her türlü su koşulunda yıllarca sorunsuz çalışması için saf pirinçten yapılan Hunter IBV, ticari sahalardaki en sert koşullar için üretilmiştir. Pirinç bir gövdeye ve kapağa sahip olan -1500 kPa basınca dayanıklı olarak üretilen IBV aynı zamanda sağlam bir paslanmaz çelik debi kontrol gövdesi ile de övünmektedir. IBV, solenoid ve ICV diyafram gibi Hunter vanalarında bulunan baştan sona endüstri lideri birçok özelliği birlestirerek tasarlandı. Birkaç opsiyon ekleyerek IBV ile daha da yüksek derecede güvenilir bir performans sağlanır, Accu-Sync basınç regülatörü çıkış basıncını sabit tutar ve Filter Sentry? sistemi vanayı geri dönüşüm sularında ve göletlerde bulunan partiküllerden korur. Yüksek basınç şartlarına dayanacak şekilde üretilen IBV, yıllarca güvenilir bir şekilde çalışacak ticari sınıf vana çözümüdür. Uygulama: Ticari/BelediyeBoyut: 1" (25 mm), 1½" (40 mm), 2" (50 mm), 3" (80 mm)Debi: 0,06 - 68 m³/sa ÖZELLİKLER Dahili ve harici manuel tahliye olanağı, "vanadan" aktivasyonun kolay ve hızlı yapılmasını sağlar. Üstün sızdırmazlık performansı için çift kenarlı diyafram contası tasarımı Kumaşla güçlendirilmiş EPDM diyafram ve EPDM yatak, her koşulda üstün performans sağlar Hunter'ın DC Latching solenoidli pilli kontrol üniteleri ile uyumludur Sabit kapak cıvataları sorunsuz vana bakımı sağlar Düşük debi özelliği ile Hunter'ın mikro sulama ürünleriyle kullanılabilmesini sağlar Sorunsuz bakım için sabit pistonu kapsül içine alınmış 24 VAC solenoid Sıcaklık Değeri: 66° C Garanti süresi: 5 yıl ACCU SYNC™ ÖZELLİKLİ Hunter'ın yeni Accu Sync basınç regülatörü ile sprinklerde oluşabilecek aşırı basınç durumlarını engelleyin ve önemli ölçüde su tasarrufu sağlayın. DEBİ KONTROLÜ Her bölgede debiyi ve basıncı hassas bir şekilde ayarlayarak sistemin verimliliğini en üst düzey çıkarır ve ömrünü uzatır. FILTER SENTRY™ Filter Sentry, vana açıldığında yukarı kayan ve tüm filtreyi kaplayan bir silici ile filtreyi temizler. Dahası, vana çalışması sırasında silici filtrenin üst kısmını silmeye devam eder. Filter Sentry vana monte edildikten sonra da eklenebilir.
Açıklama & Özellikler:

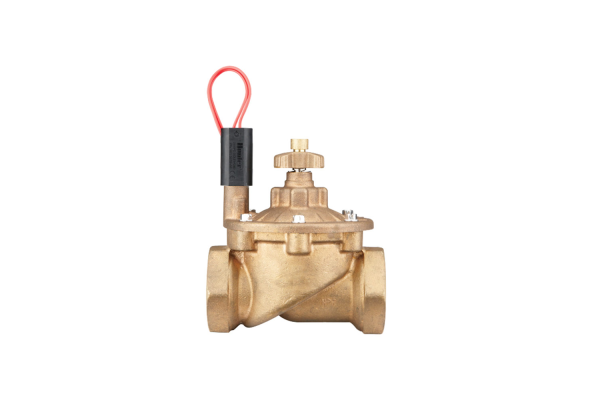

IBV-201G-B-FS 2" BSP PİRİNÇ Glob, Debi Kontrollü, İç Dişli, FİLTRELİ, Solenoid Vana
Her türlü su koşulunda yıllarca sorunsuz çalışması için saf pirinçten yapılan Hunter IBV, ticari sahalardaki en sert koşullar için üretilmiştir. Pirinç bir gövdeye ve kapağa sahip olan -1500 kPa basınca dayanıklı olarak üretilen IBV aynı zamanda sağlam bir paslanmaz çelik debi kontrol gövdesi ile de övünmektedir. IBV, solenoid ve ICV diyafram gibi Hunter vanalarında bulunan baştan sona endüstri lideri birçok özelliği birlestirerek tasarlandı. Birkaç opsiyon ekleyerek IBV ile daha da yüksek derecede güvenilir bir performans sağlanır, Accu-Sync basınç regülatörü çıkış basıncını sabit tutar ve Filter Sentry? sistemi vanayı geri dönüşüm sularında ve göletlerde bulunan partiküllerden korur. Yüksek basınç şartlarına dayanacak şekilde üretilen IBV, yıllarca güvenilir bir şekilde çalışacak ticari sınıf vana çözümüdür.
Uygulama: Ticari/Belediye
Boyut: 1" (25 mm), 1½" (40 mm), 2" (50 mm), 3" (80 mm)
Debi: 0,06 - 68 m³/sa
ÖZELLİKLER
- Dahili ve harici manuel tahliye olanağı, "vanadan" aktivasyonun kolay ve hızlı yapılmasını sağlar.
- Üstün sızdırmazlık performansı için çift kenarlı diyafram contası tasarımı
- Kumaşla güçlendirilmiş EPDM diyafram ve EPDM yatak, her koşulda üstün performans sağlar
- Hunter'ın DC Latching solenoidli pilli kontrol üniteleri ile uyumludur
- Sabit kapak cıvataları sorunsuz vana bakımı sağlar
- Düşük debi özelliği ile Hunter'ın mikro sulama ürünleriyle kullanılabilmesini sağlar
- Sorunsuz bakım için sabit pistonu kapsül içine alınmış 24 VAC solenoid
- Sıcaklık Değeri: 66° C
- Garanti süresi: 5 yıl
ACCU SYNC™ ÖZELLİKLİ
Hunter'ın yeni Accu Sync basınç regülatörü ile sprinklerde oluşabilecek aşırı basınç durumlarını engelleyin ve önemli ölçüde su tasarrufu sağlayın.
DEBİ KONTROLÜ
Her bölgede debiyi ve basıncı hassas bir şekilde ayarlayarak sistemin verimliliğini en üst düzey çıkarır ve ömrünü uzatır.
FILTER SENTRY™
Filter Sentry, vana açıldığında yukarı kayan ve tüm filtreyi kaplayan bir silici ile filtreyi temizler. Dahası, vana çalışması sırasında silici filtrenin üst kısmını silmeye devam eder. Filter Sentry vana monte edildikten sonra da eklenebilir.
Teknik & Çalışma Özellikleri:
ÇALIŞMA ÖZELLİKLERİ
- Debi :
- IBV-101G-FS: 0,06 - 9 m3/sa (0,4 - 150 l/dk)
- IBV-151G-FS: 4 - 31 m3/sa (75 - 510 l/dk)
- IBV-201G-FS: 9 - 34 m3/sa (150 - 560 l/dk)
- IBV-301G-FS: 34 - 68 m3/sa (560 - 1135 l/dk)
- Önerilen basınç aralığı: 1,5 - 15 bar (150 - 1500 kPa)
Selenoid Özellikleri
- 24 VAC solenoid
- 350 mA yüklü, 190 mA boşta, 60 Hz.
- 370 mA yüklü, 210 mA boşta, 50 Hz.
Fabrikada Monte Edilen Seçenekler
- DC kilitli solenoid
- Filter Sentry
Kullanıcı Montaj Seçenekleri
- Solenoid iletken kapak (P/N 464322)
- DC latching solenoid (P/N 45800)
- Accu-Sync basınç regülatörü
- Arıtılmış su ayırt etme kapağı (PN 700392)
| bar olarak IBV Basınç kaybı |
| Debi | 1" | 1½" | 2" | 3" |
| m³/sa | Glob | Glob | Glob | Glob |
| 0,1 | 0,1 | | | |
| 0,1 | 0,1 | | | |
| 0,3 | 0,1 | | | |
| 1,0 | 0,2 | | | |
| 2,5 | 0,2 | | | |
| 3,5 | 0,2 | | | |
| 4,5 | 0,2 | 0,1 | | |
| 7,0 | 0,4 | 0,1 | | |
| 9,0 | 1,0 | 0,1 | 0,1 | |
| 11,0 | | 0,2 | 0,1 | |
| 13,5 | | 0,2 | 0,1 | |
| 17,0 | | 0,3 | 0,2 | |
| 20,5 | | 0,4 | 0,2 | |
| 23,0 | | 0,5 | 0,3 | |
| 27,0 | | 0,7 | 0,4 | |
| 30,5 | | 0,9 | 0,5 | |
| 34,0 | | | 0,6 | 0,2 |
| 40,0 | | | | 0,2 |
| 45,5 | | | | 0,3 |
| 51,0 | | | | 0,3 |
| 57,0 | | | | 0,4 |
| 62,5 | | | | 0,5 |
| 68,0 | | | | 0,6 |
| |
| kPa olarak IBV Basınç kaybı |
| Debi | 1" | 1½" | 2" | 3" |
| l/dk | Glob | Glob | Glob | Glob |
| 0,1 | 14 | | | |
| 0,5 | 14 | | | |
| 4 | 14 | | | |
| 20 | 17 | | | |
| 40 | 20 | | | |
| 60 | 20 | | | |
| 75 | 20 | 9,6 | | |
| 115 | 62 | 10 | | |
| 150 | 139 | 12 | 5 | |
| 190 | | 15 | 7 | |
| 225 | | 18 | 9,3 | |
| 280 | | 26 | 14 | |
| 340 | | 37 | 20 | |
| 380 | | 46 | 26 | |
| 450 | | 65 | 36 | |
| 510 | | 84 | 47 | |
| 565 | | | 57 | 16 |
| 660 | | | | 22 |
| 750 | | | | 29 |
| 850 | | | | 38 |
| 950 | | | | 47 |
| 1050 | | | | 58 |
| 1135 | | | | 69 |
